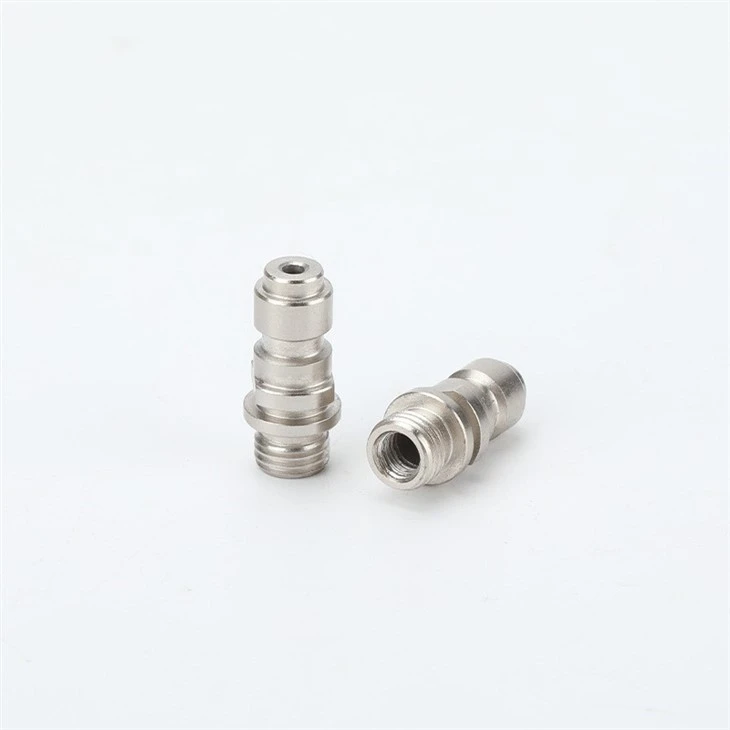

حلمة توصيل سريعة من الفولاذ المقاوم للصدأ مخصصة لمسدس الشحوم وتركيبات غسالة الضغط
حلمات توصيل سريعة مصنوعة من الفولاذ المقاوم للصدأ باستخدام الحاسب الآلي-لمسدس الشحوم والنفخ والتنظيف وتجميعات توصيل السوائل. يمكن تخصيص نوع الخيط، وتجويف التدفق، وملف التوصيل، وسطح الختم، والأبعاد الإجمالية من الرسومات الفنية أو العينات.
وصف المنتج
توفر هذه الحلمة الملولبة نقطة اتصال مدمجة بين الخرطوم أو الفوهة أو قارنة التوصيل أو مكون معالجة السوائل. يتم استخدام الخيط الخارجي للتثبيت، بينما تتفاعل الأخاديد الآلية وملف الكتف مع وصلة التوصيل السريعة- المقابلة.
يمكن تصنيع ممر التدفق الداخلي وهندسة الخيط وملف التوصيل وفقًا لجزء التزاوج. ونظرًا لأن أنظمة الاتصال المختلفة قد تبدو متشابهة من الناحية المرئية، فيجب أن يعتمد الإنتاج على رسم تفصيلي أو عينة مادية أو أبعاد واجهة مؤكدة.
يتم استخدام الخراطة CNC لتشكيل الخيط الخارجي، وكتف الختم، وأخاديد التوصيل، والتجويف الداخلي. يمكن توفير المزيد من الحفر والتلميع والتخميل والمعالجة السطحية وفقًا للتطبيق.
بالنسبة للتطبيقات المضغوطة، يجب التأكد من وسط العمل وضغط التشغيل وطريقة الختم ومتطلبات الاختبار قبل عرض الأسعار. يعتمد أداء الضغط على نظام الاتصال الكامل ويجب التحقق منه بموجب ظروف الاختبار المحددة للعميل.
مواصفات المنتج
| غرض | الخيارات المتاحة |
|---|---|
| نوع المنتج | ملولب سريع-توصيل محول الحلمة / الفوهة |
| مادة | الفولاذ المقاوم للصدأ والنحاس والفولاذ الكربوني أو المخصص |
| عملية التصنيع | الخراطة باستخدام الحاسب الآلي، والخيوط، والحفر، والحز |
| معيار الموضوع | متري، BSP، NPT، G Thread، UNC، UNF أو مخصص |
| الممر الداخلي | من خلال التجويف أو التجويف المتدرج أو مسار التدفق المخصص |
| ملف تعريف الاتصال | حلمة محززة، أو ملف تعريف التوصيل، أو واجهة محددة للرسم |
| مقاس | مخصص وفقا لعنصر الرسم أو التزاوج |
| التسامح الأبعاد | ±0.01 مم – ±0.05 مم للأبعاد المحددة |
| الانتهاء من السطح | تخميل، مصقول، مطلي بالنيكل أو مخصص |
| تصنيف الضغط | تخضع لاختبار المواد والهيكل والضغط |
| طلب | مسدس الشحوم وأداة النفخ ومعدات التنظيف ووصلة السوائل |
| أساس الإنتاج | الرسم أو ملف CAD أو عينة التزاوج أو العينة المادية |
خيارات مخصصة
| ميزة مخصصة | المعلومات المطلوبة |
| خيط ذكر | الفئة القياسية والقطر والملعب والتسامح |
| اقتران الملف الشخصي | قطر الأخدود والعرض والتباعد |
| تتحمل التدفق | القطر الداخلي وهيكل المرور |
| الطول الكلي | طول المكون النهائي |
| سطح الختم | كتف، مستدق، -أخدود دائري أو مخصص |
| درجة المادة | مطلوب الفولاذ المقاوم للصدأ أو مادة بديلة |
| وسيلة العمل | الهواء أو الماء أو الشحوم أو الزيت أو السوائل المحددة |
| ضغط العمل | ضغط التشغيل العادي والحد الأقصى |
| المعالجة السطحية | التخميل أو التلميع أو الطلاء أو العرف |
| اختبار | فحص الأبعاد، اختبار التسرب أو اختبار الضغط |
يرجى تقديم عينة الرسم أو التزاوج مع معيار الخيط، وملف التوصيل، ووسط العمل، وضغط التشغيل، وطريقة الختم، والمواد، ومتطلبات الاختبار وكمية الطلب.
